2025.5.22 經驗分享會
2025年5月22日下午，上海實邦電子科技有限公司開展了一次經驗交流會，由崔工和王工一起分享了他們?cè)诠ぷ髦蟹e累的一些經驗。
首先是崔工分享了----EMC測試
EMC測試：
1. 脈沖測試
問題現象：
在過脈沖測試時發現呼吸機在風機運行的過程中會出現類似于斷電重啟的情況。
問題排查：
1. 在測試過程中我們發現機器斷電時電源適配器上的指示燈會熄滅，我們就用萬用表測量適配器輸出的電壓，發現電壓會被突然拉低，導致板子重啟，我們就懷疑是不是適配器的問題，于是我們測試了3-4個不同牌子不同功率的適配器，發現確實有差距，但是這幾個適配器最后還是會有斷電重啟的情況發生，只是運行時間長短有差距，并且我們也用樣機測試發現這幾個適配器配上樣機均可以正常工作，我們就覺得雖然適配器有區別但是問題不是在適配器上。
2.在測試時我們發現只有在風機運行的時候才會死機，我們懷疑是不是風機開啟時，機器功率變大、24V受到干擾有波動，導致風機停轉，從而導致電流突然變大，把適配器電壓拉低，導致板子斷電重啟，于是我們又在24V進板子的電源線上做了一系列的操作包括：增加共模電感、差模電感、套磁環、加濾波器等，發現還是不行，并且我們也觀察到樣機上也是沒加這些東西的，所以感覺還是沒有找到問題點。
3.我們把目光放在了風機這一塊上，風機一共有兩組線，一組電源線，一組霍爾信號線，我們就懷疑會不會受到干擾，就先用銅箔分別把兩組線包起來了，發現還是不行，于是又從電路上入手，我們也參考了樣機，又在風機驅動電路中增加電容，風機電路的地直接飛線到電源接口，發現還是不行，因?yàn)楫?dāng)時也是調整了一天，問題還是沒確定下來，決定先回公司研究一下問題所在。
問題確定：
在公司因?yàn)闆]有脈沖環境，瞿工就想到可以用對講機來測試一下，發現用對講機可以復現出問題，然后就發現當應對講機天線干擾干擾板子的其他地方是沒影響的，但是一干擾風機的霍爾信號線時就會出現上面的問題，我們就確定了是干擾了霍爾信號線從而導致了機器死機的問題。
問題解決：
在干擾霍爾信號線時，霍爾信號會被干擾，就會導致單片機一直進中斷，一直會去處理信號，從而導致了單片機死機，后續優化了霍爾信號中斷處理的代碼，這個問題就得以解決
2. 輻射測試
問題現象：
在過輻射測試時輻射超標準
問題排查解決：
1.先是把外接的模塊都去掉，單獨測試主板，發現高頻輻射降低了，低頻還是會超，然后先是在電源線上加了磁環發現還是不行，用家里儀器測試出發現是電源芯片那部分有問題，于是我們先更換了電源芯片，在不接外設的情況下輻射是可以的。
2.依次把外設加上，發現在插上按鍵板時低頻會起來一個波形，可能是因?yàn)?/span>
按鍵板接地線太細，于是單獨飛了一根地線，發現還是不行，后面是在按鍵板的電源線和GND線上分別串一個磁珠，發現波形消失了。
3.當把低溫屏幕插上時，發現高頻會出現周期性的尖波，懷疑是屏幕電路附近產生的，先用銅箔和屏蔽膠帶包了一下，又把屏幕背板和抱起來的屏蔽層相連，發現只是稍微降了一點，后又買了適用于屏幕的接口屏蔽線和屏蔽磁環，測試下來發現還是不行，于是詢問了一下迪文技術，產生問題的原因是屏的背光升壓電路中的高頻噪聲，給的方案是先改了一下屏幕電路中的一個電阻，發現沒什么作用，后面就想到增加屏幕背板和板子GND的接觸面積，也觀察到樣板上也是有開窗的，增加了屏幕背板和板子的GND接觸面積，測試下來發現經過增大接觸面積后尖波消失，再次測試下來已經符合標準了。
王工分享了-----VSCODE使用
1. 分享背景
· 痛點：Keil的文本編輯器功能有限（代碼補全弱、高亮單一、無多標簽頁等），當工程文件較多時，生成瀏覽信息特別慢。
· 解決方案：VSCode作為輔助編輯器，保留Keil編譯/調試功能，兼顧開發效率與工程兼容性
· 適用場景：Keil項目開發（C/C++/匯編）、多文件協作、閱讀開源代碼等

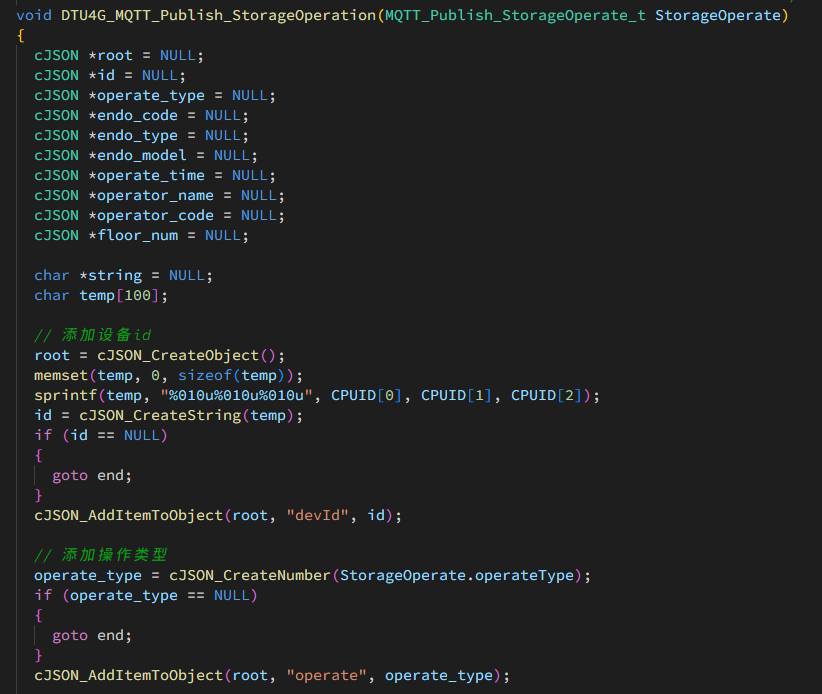

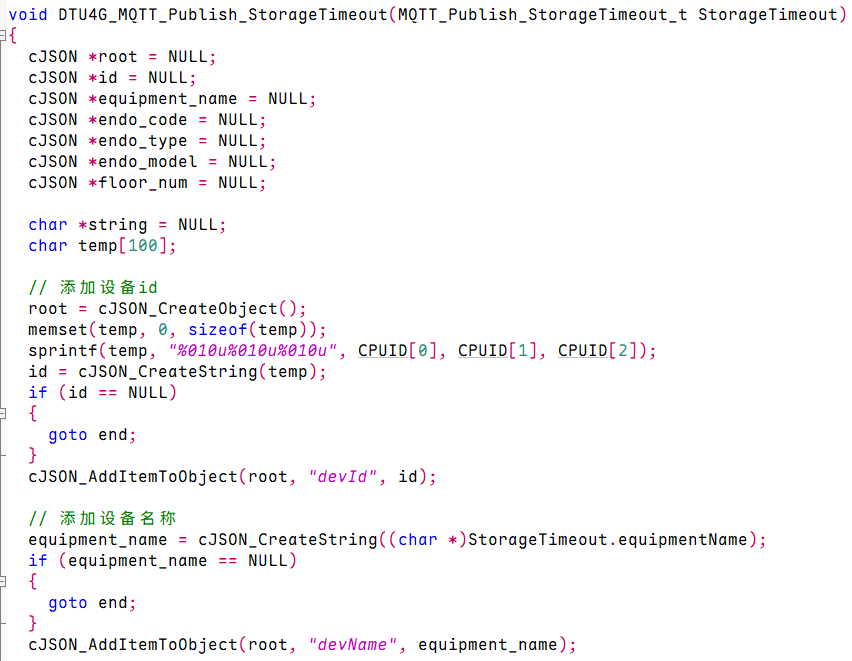

2. 優勢對比
功能
Keil編輯器
VSCode（配置后）
代碼補全
基礎
智能（Clang/IntelliSense）
語法高亮
單一配色
主題自定義/多語言支持
代碼導航
有限
函數跳轉/引用查找
插件生態
無
海量插件（C/C++,Python等）
多標簽頁
不支持
支持
AI工具輔助
不支持
支持
3.常用功能
Snippets（代碼片段）
VSCode的Snippets（代碼片段）功能可以極大提升開發效率，尤其適合重復性代碼（如寄存器配置、外設初始化、常用算法模板等）
· 本質：預定義的代碼模板，通過快捷關鍵詞一鍵插入，并支持動態修改關鍵參數。
· 典型應用場景：
o 快速生成常用代碼段
o 插入for循環/狀態機模板
3.1 配置方法
打開Snippets配置文件：
1.快捷鍵：Ctrl + Shift + P → 輸入 "Configure User Snippets" → 選擇語言（如C或C++）（全局）。
2.在.vscode文件夾內創建xxx.code-snippets文件（項目級共享）。
3.2 示例模板
示例模板
"bit_operation":{
"prefix": "bit_operation",
"body": [
"#define BIT(n) ((1 << (n))",
"#define SET_BIT(var, n) ((var) |= (1 << (n)))",
"#define CLEAR_BIT(var, n) ((var) &= ~(1 << (n)))",
"#define TOGGLE_BIT(var, n) ((var) ^= (1 << (n)))",
"#define READ_BIT(var, n) ((var) & (1 << (n)))"
]
}
通過輸入bit_operation即可插入此代碼段
代碼格式化
代碼格式化功能（Code Formatting）是保證代碼風格一致、提升可讀性的關鍵工具。
自帶格式化工具 本身自帶格式化工具，風格固定，不支持自定義，使用簡單
Clang-Format C/C++專用，支持高度自定義，但是配置規則復雜
4.插件資源(嵌入式常用插件)
C/C++
Hex Editor
Fitten Code
Doxygen Documentation Generator
PlatformIO IDE
C/C++
主要功能是：提供C語言語法高亮，智能感知等。
keil工程配置Intellisense方法：
1.在當前工程中的新建.vscode目錄，然后在該目錄中新建c_cpp_properties.json文件
2.添加以下內容
{
"configurations": [
{
"name": "STM32",
"includePath": [],
"browse": {},
"defines": [],
"cStandard": "c99",
"intelliSenseMode": "clang-arm"
}
],
"version": 4
}
3.手動添加太麻煩，使用Python腳本讀取keil工程文件自動配置
Doxygen Documentation Generator
快速生成注釋，可自定義各種風格，大部分的開源庫和驅動庫都是用這個工具生成的注釋，有利于保持風格一致
使用方法：輸入 /** 觸發
Fitten Code
AI編程輔助工具，可以自動進行代碼補全，并可以在 Visual Studio Code 側邊欄內生成代碼、生成注釋、編輯代碼、解釋代碼、生成測試、查找錯誤等。
