2025.7.22 經驗分享會
2025年7月22日下午，上海實邦電子科技有限公司開展了一次經驗交流會，由劉工和陳工一起分享了他們?cè)诠ぷ髦蟹e累的一些經驗。
首先是劉工分享了----AT32圖形工具
STM32可使用圖形工具，通過鼠標點擊，配置相應的功能，減少重復工作，節約開發周期。一些項目，由于各種限制，在使用國產單片機時，就需要工程師自己從相應的例程，提取相應的驅動，放到自己的項目中。這個過程需要工程師眼明心細，一不小心，配置錯誤，還要回過頭來一點一點的找問題。
其實國產單片機也有自己的圖形工具，接下來，我向大家介紹一款國產圖形工具，基于AT32(雅特力半導體)。
AT32-work_bench(下載連接：https://www.arterytek.com/cn/product/AT32F403A.jsp#Resource)

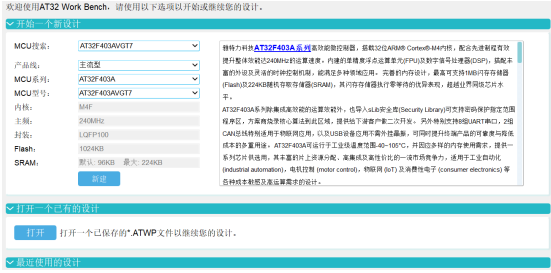

這個流程是比較清晰的：選擇單片機型號-->新建(打開)
接下來就是配置相應的功能，和STM32圖形工具差不多，多了一個代碼預覽，配置完成后，可以先看看都生成了哪些文件，以及代碼內容。

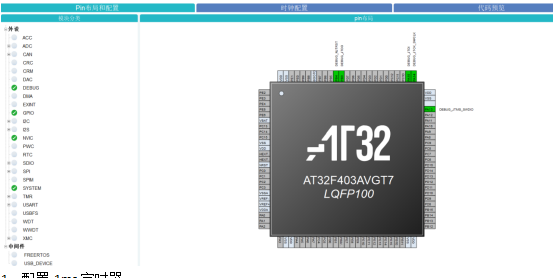

這個流程也是比較清晰的：配置時鐘-->配置下載口-->配置相應的功能-->生成相應的代碼

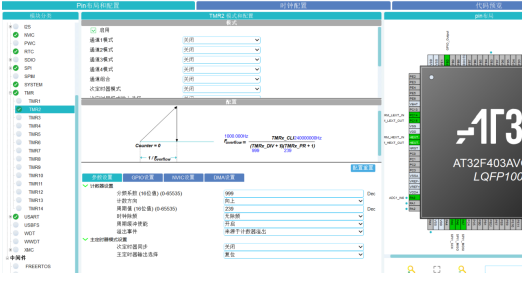

1、配置1ms定時器

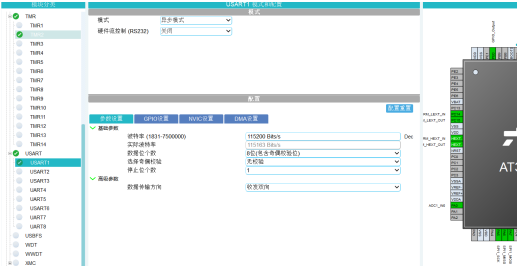

2、配置收發雙向，波特率115200串口

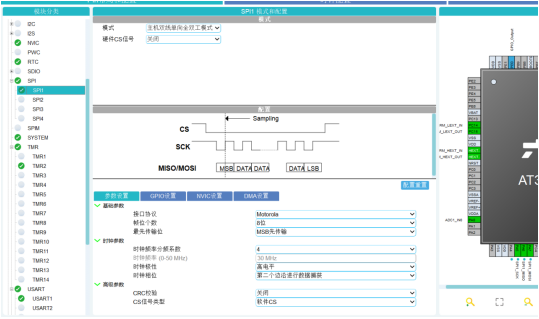

3、配置SPI

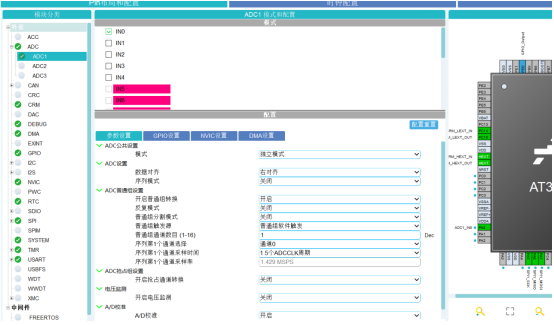

4、配置ADC

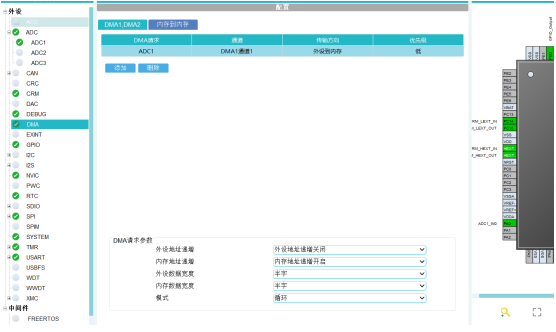

5、配置DMA
注意：其他外設配置后可直接使用，DMA配置后程序要做相應的修改
陳工分享了-----影子寄存器
1. 基本概念
CCR 寄存器：用戶可直接訪問的寄存器，用于設置 PWM 的比較值（決定占空比）或捕獲觸發閾值。
影子寄存器：CCR 對應的硬件緩沖寄存器，不可直接訪問，用于暫存 CCR 的新值，并在特定時機同步到實際工作電路中。
簡單來說，影子寄存器相當于 CCR 的 "緩沖區"，確保新的比較值不會立即生效，而是在當前 PWM 周期結束后才更新，避免波形畸變。
2. 工作機制
寫入階段：當用戶修改 CCR 的值時，數據首先存入 "預裝載寄存器"（即用戶可見的 CCR）。
同步階段：若影子寄存器功能開啟，預裝載寄存器的值會在定時器更新事件（如計數器溢出、特定觸發信號）時，被自動同步到影子寄存器。
生效階段：影子寄存器的值直接作用于 PWM 生成電路，決定下一個周期的波形參數（如占空比）。
這個過程保證了 PWM 波形的連續性 —— 當前周期仍按舊參數運行，下一個周期無縫切換到新參數。
3. 控制方式（關鍵寄存器位）
CCR 影子寄存器的開關由捕獲 / 比較模式寄存器（TIMx_CCMR1/2） 中的OCxPE位（Output Compare x Preload Enable）控制：
OCxPE=0：關閉影子寄存器（預裝載功能禁用）。此時寫入 CCR 的值會立即生效，可能導致當前周期波形被截?cái)嗷虺霈F(xiàn)異常脈沖。
OCxPE=1：開啟影子寄存器（預裝載功能使能）。此時 CCR 的新值會暫存在預裝載寄存器，等待更新事件（如計數器溢出）時同步到影子寄存器，下一個周期生效。
注意：OCxPE位的默認值因 STM32 型號而異（多數型號默認 0，即關閉），實際開發中需顯式配置為 1 以啟用影子寄存器。
4. 與更新事件的關聯
影子寄存器的同步時機嚴格依賴定時器的更新事件（Update Event），該事件通常由以下情況觸發：
計數器（CNT）從最大值溢出到 0（向上計數模式）。
計數器從 0 計數到最大值（向下計數模式）。
軟件強制觸發（通過TIMx_EGR寄存器的UG位）。
只有當更新事件發生時，預裝載寄存器（CCR）的值才會同步到影子寄存器，確保參數在周期邊界處更新。
5. 應用場景與注意事項
必須開啟的場景：
電機控制、電源管理等對 PWM 波形連續性要求高的場景，避免參數突變導致的電流 / 電壓波動。
多通道 PWM 同步（如三相電機驅動），確保各通道參數同時更新，維持相位關系。
可關閉的場景：
對實時性要求極高，允許波形短暫畸變的場景（如快速響應外部觸發）。
注意事項：
若同時開啟 ARR（自動重裝載寄存器）和 CCR 的影子寄存器，兩者會在同一更新事件同步，保證周期和占空比參數協同更新。
關閉影子寄存器時，修改 CCR 可能導致單個周期內出現兩個不同的占空比，引發波形毛刺。
總結
CCR 的影子寄存器是通過 "預裝載 - 同步" 機制實現 PWM 參數平滑更新的核心，其開啟狀態由OCxPE位控制。在絕大多數需要穩定波形的場景（如電機驅動、精密控制），建議顯式開啟該功能，確保參數在周期邊界處生效，避免異常波形。實際開發中需結合具體型號的數據手冊，確認OCxPE位的默認值并正確配置。
