絕了，電容獨有的特性和功能就這么被總結清楚了！
作為無源元件之一的電容，其作用不外乎以下幾種：
應用于電源電路，實現旁路、去耦、濾波和儲能的作用。下面分類詳述之：
1）旁路
旁路電容是為本地器件提供能量的儲能器件，它能使穩壓器的輸出均勻化，降低負載需求。就像小型可充電電池一樣，旁路電容能夠被充電，并向器件進行放電。為盡量減少阻抗，旁路電容要盡量靠近負載器件的供電電源管腳和地管腳。這能夠很好地防止輸入值過大而導致的地電位抬高和噪聲。地彈是地連接處在通過大電流毛刺時的電壓降。
2）去耦
去耦，又稱解耦。從電路來說，總是可以區分為驅動的源和被驅動的負載。如果負載電容比較大，驅動電路要把電容充電、放電，才能完成信號的跳變，在上升沿比較陡峭的時候，電流比較大，這樣驅動的電流就會吸收很大的電源電流，由于電路中的電感，電阻（特別是芯片管腳上的電感，會產生反彈），這種電流相對于正常情況來說實際上就是一種噪聲，會影響前級的正常工作，這就是所謂的“耦合”。
去耦電容就是起到一個“電池”的作用，滿足驅動電路電流的變化，避免相互間的耦合干擾。將旁路電容和去耦電容結合起來將更容易理解。
旁路電容實際也是去耦合的，只是旁路電容一般是指高頻旁路，也就是給高頻的開關噪聲提高一條低阻抗泄防途徑。高頻旁路電容一般比較小，根據諧振頻率一般取 0.1μF、0.01μF 等；而去耦合電容的容量一般較大，可能是 10μF 或者更大，依據電路中分布參數、以及驅動電流的變化大小來確定。
旁路是把輸入信號中的干擾作為濾除對象，而去耦是把輸出信號的干擾作為濾除對象，防止干擾信號返回電源。這應該是他們的本質區別。
3）濾波
從理論上（即假設電容為純電容）說，電容越大，阻抗越小，通過的頻率也越高。但實際上超過 1μF 的電容大多為電解電容，有很大的電感成份，所以頻 率高后反而阻抗會增大。有時會看到有一個電容量較大電解電容并聯了一個小電容，這時大電容通低頻，小電容通高頻。電容的作用就是通高阻低，通高頻阻低頻。電容越大低頻越容易通過，電容越小高頻越容易通過。具體用在濾波中，大電容（1000μF）濾低頻，小電容（20pF）濾高頻。
曾有網友形象地將濾波電容比作“水塘”。由于電容的兩端電壓不會突變，由此可知，信號頻率越高則衰減越大，可很形象的說電容像個水塘，不會因幾滴水的加入或蒸發而引起水量的變化。它把電壓的變動轉化為電流的變化，頻率越高，峰值電流就越大，從而緩沖了電壓。濾波就是充電，放電的過程。
4）儲能
儲能型電容器通過整流器收集電荷，并將存儲的能量通過變換器引線傳送至電源的輸出端。電壓額定值為 40～450VDC、電容值在 220～150 000μF 之間的鋁電解電容器是較為常用的。根不同的電源要求，器件有時會采用串聯、并聯或其組合的形式，對于功率級超過 10KW 的電源，通常采用體積較大的罐形螺旋端子電容器。
應用于信號電路，主要完成耦合、振蕩/同步及時間常數的作用：
1）耦合
舉個例子來講，晶體管放大器發射極有一個自給偏壓電阻，它同時又使信號 產生壓降反饋到輸入端形成了輸入輸出信號耦合，這個電阻就是產生了耦合的元件，如果在這個電阻兩端并聯一個電容，由于適當容量的電容器對交流信號 較小的阻抗，這樣就減小了電阻產生的耦合效應，故稱此電容為去耦電容。
2）振蕩/同步
包括 RC、LC 振蕩器及晶體的負載電容都屬于這一范疇。
3）時間常數
這就是常見的 R、C 串聯構成的積分電路。當輸入信號電壓加在輸入端時，電容（C）上的電壓逐漸上升。而其充電電流則隨著電壓的上升而減小。電流通過電阻（R）、電容（C）的特性通過下面的公式描述：
i = (V / R)e- (t / CR)
二、電容的選擇
通常，應該如何為我們的電路選擇一顆合適的電容呢？筆者認為，應基于以下幾點考慮：
1）靜電容量；
2）額定耐壓；
3）容值誤差；
4）直流偏壓下的電容變化量；
5）噪聲等級；
6）電容的類型；
7）電容的規格。
那么，是否有捷徑可尋呢？其實，電容作為器件的外圍元件，幾乎每個器件的 Datasheet 或者 Solutions，都比較明確地指明了外圍元件的選擇參數，也就是說，據此可以獲得基本的器件選擇要求，然后再進一步完善細化之。
其實選用電容時不僅僅是只看容量和封裝，具體要看產品所使用環境，特殊的電路必須用特殊的電容。
下面是 chip capacitor 根據電介質的介電常數分類，介電常數直接影響電路的穩定性。
NP0 or CH （K < 150）：電氣性能最穩定，基本上不隨溫度﹑電壓與時間的改變而改變，適用于對穩定性要求高的高頻電路。鑒于 K 值較小，所以在 0402、0603、0805 封裝下很難有大容量的電容。如 0603 一般最大的 10nF 以下。
X7R or YB （2000 < K < 4000）：電氣性能較穩定，在溫度、電壓與時間改變時性能的變化并不顯著（?C < ±10%）。適用于隔直、偶合、旁路與對容量穩定性要求不太高的全頻鑒電路。
Y5V or YF（K > 15000）：容量穩定性較 X7R 差（?C < +20% ～ -8 0%），容量損耗對溫度、電壓等測試條件較敏感，但由于其 K 值較大，所以適用于一些容值要求較高的場合。

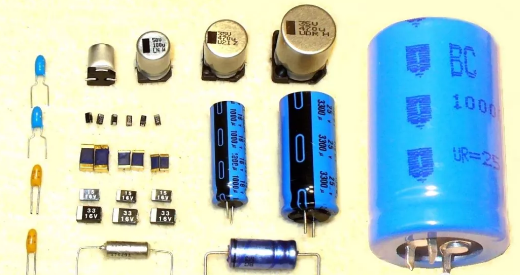

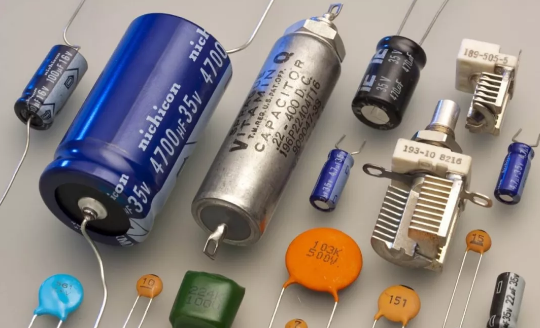

電容的分類方式及種類很多，基于電容的材料特性，其可分為以下幾大類：
1）鋁電解電容
電容容量范圍為 0.1μF ～ 22000μF，高脈動電流、長壽命、大容量的不二之選，廣泛應用于電源濾波、解耦等場合。
2）薄膜電容
電容容量范圍為 0.1pF ～ 10μF，具有較小公差、較高容量穩定性及極低的壓電效應，因此是 X、Y 安全電容、EMI/EMC 的首選。
3）鉭電容
電容容量范圍為 2.2μF ～ 560μF，低等效串聯電阻（ESR）、低等效串聯電感（ESL）。脈動吸收、瞬態響應及噪聲抑制都優于鋁電解電容，是高穩定電源的理想選擇。
4）陶瓷電容
電容容量范圍為 0.5pF ～ 100μF，獨特的材料和薄膜技術的結晶，迎合了當今“更輕、更薄、更節能“的設計理念。
5）超級電容
電容容量范圍為 0.022F ～ 70F，極高的容值，因此又稱做“金電容”或者“法拉電容”。主要特點是：超高容值、良好的充/放電特性，適合于電能存儲和電源備份。缺點是耐壓較低，工作溫度范圍較窄。
四、多層陶瓷電容
對于電容而言，小型化和高容量是永恒不變的發展趨勢。其中，要數多層陶瓷電容（MLCC）的發展最快。
多層陶瓷電容在便攜產品中廣泛應用極為廣泛，但近年來數字產品的技術進步對其提出了新要求。例如，手機要求更高的傳輸速率和更高的性能；基帶處理 器要求高速度、低電壓；LCD 模塊要求低厚度（0.5mm）、大容量電容。而汽車環境的苛刻性對多層陶瓷電容更有特殊的要求：首先是耐高溫，放置于其中的多層陶瓷電容必須能滿足 150℃ 的工作溫度；其次是在電池電路上需要短路失 效保護設計。
也就是說，小型化、高速度和高性能、耐高溫條件、高可靠性已成為陶瓷電容的關鍵特性。
陶瓷電容的容量隨直流偏置電壓的變化而變化。直流偏置電壓降低了介電常數，因此需要從材料方面，降低介電常數對電壓的依賴，優化直流偏置電壓特性。
應用中較為常見的是 X7R（X5R）類多層陶瓷電容， 它的容量主要集中在1000pF以上，該類電容器主要性能指標是等效串聯電阻（ESR），在高波紋電流的電源去耦、濾波及低頻信號耦合電路的低功耗表現比較突出。
另一類多層陶瓷電容是C0G類，它的容量多在 1000pF 以下，該類電容器主要性能指標是損耗角正切值 tgδ(DF)。傳統的貴金屬電極（NME）的 C0G 產品 DF 值范圍是（2.0 ～ 8.0）× 10-4，而技術創新型賤金屬電極（BME）的C0G產品DF值范圍為 (1.0 ～ 2.5)×10-4，約是前者的31 ～ 50%。該類產品在載有T/R模塊電路的GSM、CDMA、無繩電話、藍牙、GPS系統中低功耗特性較為顯著。較多用于各種高頻電路，如振蕩/同步器、定時器電路等。
通常的看法是鉭電容性能比鋁電容好，因為鉭電容的介質為陽極氧化后生成的五氧化二鉭，它的介電能力（通常用 ε 表示）比鋁電容的三氧化二鋁介質要高。因此在同樣容量的情況下，鉭電容的體積能比鋁電容做得更小。（電解電容的電容量取決于介質的介電能力和體積，在容量一定的情況下，介電能力越高，體積就可以做得越小，反之，體積就需要做得越大）再加上鉭的性質比較穩定，所以通常認為鉭電容性能比鋁電容好。
但這種憑陽極判斷電容性能的方法已經過時了，目前決定電解電容性能的關鍵并不在于陽極，而在于電解質，也就是陰極。因為不同的陰極和不同的陽極可以組合成不同種類的電解電容，其性能也大不相同。采用同一種陽極的電容由于電解質的不同，性能可以差距很大，總之陽極對于電容性能的影響遠遠小于陰極。
還有一種看法是認為鉭電容比鋁電容性能好，主要是由于鉭加上二氧化錳陰極助威后才有明顯好于鋁電解液電容的表現。如果把鋁電解液電容的陰極更換為二氧化錳， 那么它的性能其實也能提升不少。
可以肯定，ESR 是衡量一個電容特性的主要參數之一。但是，選擇電容，應避免 ESR 越低越好，品質越高越好等誤區。衡量一個產品，一定要全方位、多角度的去考慮，切不可把電容的作用有意無意的夸大。
---以上引用了部分網友的經驗總結。
普通電解電容的結構是陽極和陰極和電解質，陽極是鈍化鋁，陰極是純鋁，所以關鍵是在陽極和電解質。陽極的好壞關系著耐壓電介系數等問題。
一般來說，鉭電解電容的 ESR 要比同等容量同等耐壓的鋁電解電容小很多，高頻性能更好。如果那個電容是用在濾波器電路（比如中心為 50Hz 的帶通濾波器）的話，要注意容量變化后對濾波器性能（通帶...）的影響。
嵌入式設計中，要求 MCU 從耗電量很大的處理密集型工作模式進入耗電量很少的空閑/休眠模式。這些轉換很容易引起線路損耗的急劇增加，增加的速率很高，達到 20A/ms 甚至更快。
通常采用旁路電容來解決穩壓器無法適應系統中高速器件引起的負載變化，以確保電源輸出的穩定性及良好的瞬態響應。旁路電容是為本地器件提供能量的儲能器件，它能使穩壓器的輸出均勻化，降低負載需求。就像小型可充電電池一樣，旁路電容能夠被充電，并向器件進行放電。為盡量減少阻抗，旁路電容要盡量靠近負載器件的供電電源管腳和地管腳。這能夠很好地防止輸入值過大而導致的地電位抬高和噪聲。地彈是地連接處在通過大電流毛刺時的電壓降。
應該明白，大容量和小容量的旁路電容都可能是必需的，有的甚至是多個陶瓷電容和鉭電容。這樣的組合能夠解決上述負載電流或許為階梯變化所帶來的問題，而且還能提供足夠的去耦以抑制電壓和電流毛刺。在負載變化非常劇烈的情況下，則需要三個或更多不同容量的電容，以保證在穩壓器穩壓前提供足夠的電流?？焖俚乃矐B(tài)過程由高頻小容量電容來抑制，中速的瞬態過程由低頻大容量來抑制，剩下則交給穩壓器完成了。
還應記住一點，穩壓器也要求電容盡量靠近電壓輸出端。
普遍的觀點是：一個等效串聯電阻（ESR）很小的相對較大容量的外部電容能很好地吸收快速轉換時的峰值（紋波）電流。但是，有時這樣的選擇容易引起穩壓器（特別是線性穩壓器 LDO）的不穩定，所以必須合理選擇小容量和大容量電容的容值。永遠記住，穩壓器就是一個放大器，放大器可能出現的各種情況 它都會出現。
由于 DC/DC 轉換器的響應速度相對較慢，輸出去耦電容在負載階躍的初始階段起主導的作用，因此需要額外大容量的電容來減緩相對于 DC/DC 轉換器的快速轉換，同時用高頻電容減緩相對于大電容的快速變換。通常，大容量電容的等效串聯電阻應該選擇為合適的值，以便使輸出電壓的峰值和毛刺在器件的 Dasheet 規定之內。
高頻轉換中，小容量電容在 0.01μF 到 0.1μF 量級就能很好滿足要求。表貼陶瓷電容或者多層陶瓷電容（MLCC）具有更小的 ESR。另外，在這些容值下，它們的體積和 BOM 成本都比較合理。如果局部低頻去耦不充分，則從低頻向高頻轉換時將引起輸入電壓降低。電壓下降過程可能持續數毫秒，時間長短主要取決于穩壓器調節增益和提供較大負載電流的時間。
用 ESR 大的電容并聯比用 ESR 恰好那么低的單個電容當然更具成本效益。然而，這需要你在 PCB 面積、器件數目與成本之間尋求折衷。
這里的電解電容器主要指鋁電解電容器，其基本的電參數包括下列五點：
1）電容值
電解電容器的容值，取決于在交流電壓下工作時所呈現的阻抗。因此容值，也就是交流電容值，隨著工作頻率、電壓以及測量方法的變化而變化。在標準 JISC 5102 規定：鋁電解電容的電容量的測量條件是在頻率為 120Hz，最大交流電壓為 0.5Vrms，DC bias 電壓為 1.5 ～ 2.0V 的條件下進行?？梢詳嘌?，鋁電解電容器的容量隨頻率的增加而減小。
2）損耗角正切值 Tan δ
在電容器的等效電路中，串聯等效電阻 ESR 同容抗 1/ωC 之比稱之為 Tan δ， 這里的 ESR 是在 120Hz 下計算獲得的值。顯然，Tan δ 隨著測量頻率的增加而變大，隨測量溫度的下降而增大。
3）阻抗 Z
在特定的頻率下，阻礙交流電流通過的電阻即為所謂的阻抗（Z）。它與電容等效電路中的電容值、電感值密切相關，且與 ESR 也有關系。
Z = √ [ESR2 + (XL - XC)2 ]
式中，XC = 1 / ωC = 1 / 2πfC
XL = ωL = 2πfL
電容的容抗（XC）在低頻率范圍內隨著頻率的增加逐步減小，頻率繼續增加達到中頻范圍時電抗（XL）降至 ESR 的值。當頻率達到高頻范圍時感抗（XL）變?yōu)橹鲗?dǎo)，所以阻抗是隨著頻率的增加而增加。
4）漏電流
電容器的介質對直流電流具有很大的阻礙作用。然而，由于鋁氧化膜介質上浸有電解液，在施加電壓時，重新形成的以及修復氧化膜的時候會產生一種很小的稱之為漏電流的電流。通常，漏電流會隨著溫度和電壓的升高而增大。
5）紋波電流和紋波電壓
在一些資料中將此二者稱做“漣波電流”和“漣波電壓”，其實就是 ripple current，ripple voltage。含義即為電容器所能耐受紋波電流/電壓值。它們和 ESR 之間的關系密切，可以用下面的式子表示：
Urms = Irms × R
式中，Vrms 表示紋波電壓
Irms 表示紋波電流
R 表示電容的 ESR
由上可見，當紋波電流增大的時候，即使在 ESR 保持不變的情況下，漣波電壓也會成倍提高。換言之，當紋波電壓增大時，紋波電流也隨之增大，這也是要求電容具備更低 ESR 值的原因。疊加入紋波電流后，由于電容內部的等效串連電阻（ESR）引起發熱，從而影響到電容器的使用壽命。一般的，紋波電流與頻率成正比，因此低頻時紋波電流也比較低。
1）容量（法拉）
英制：C = ( 0.224 × K · A) / TD
公制：C = ( 0.0884 × K · A) / TD
2）電容器中存儲的能量
1/2CV2
3）電容器的線性充電量
I = C (dV/dt)
4）電容的總阻抗（歐姆）
Z = √ [ RS2 + (XC – XL)2 ]
5）容性電抗（歐姆）
XC= 1/(2πfC)
6）相位角 Ф
理想電容器：超前當前電壓 90o
理想電感器：滯后當前電壓 90o
理想電阻器：與當前電壓的相位相同
7）耗散系數 (%)
D.F. = tan δ （損耗角）
= ESR / XC
= (2πfC)(ESR)
8）品質因素
Q = cotan δ = 1/ DF
9）等效串聯電阻 ESR（歐姆）
ESR = (DF) XC = DF/ 2πfC
10）功率消耗
Power Loss = (2πfCV2 ) (DF)
11）功率因數
PF = sin δ (loss angle) – cos Ф (相位角)
12）均方根
rms = 0.707 × Vp
13）千伏安 KVA （千瓦）
KVA = 2πfCV2 × 10-3
14）電容器的溫度系數
T.C. = [ (Ct – C25) / C25 (Tt – 25) ] × 106
15）容量損耗(%)
CD = [ (C1 – C2) / C1 ] × 100
16）陶瓷電容的可靠性
L0 / Lt = (Vt / V0)X (Tt / T0)Y
17）串聯時的容值
n 個電容串聯：1/CT = 1/C1 + 1/C2 + …. + 1/Cn
兩個電容串聯：CT = C1 · C2 / (C1 + C2)
18）并聯時的容值
CT = C1 + C2 + …. + Cn
19）重復次數（Againg Rate）
A.R. = % ?C / decade of time
上述公式中的符號說明如下：
K = 介電常數；
A = 面積；
TD = 絕緣層厚度；
V = 電壓；
RS = 串聯電阻；
f = 頻率；
L = 電感感性系數；
δ = 損耗角；
Ф = 相位角；
L0 = 使用壽命；
Lt = 試驗壽命；
Vt = 測試電壓；
V0 = 工作電壓；
Tt = 測試溫度；
T0 = 工作溫度；
X , Y = 電壓與溫度的效應指數。
在交流電源輸入端，一般需要增加三個電容來抑制 EMI 傳導干擾。
交流電源的輸入一般可分為三根線：火線（L）/零線（N）/地線（G）。在火線和地線之間及在零線和地線之間并接的電容，一般稱之為 Y 電容。這兩個 Y 電容連接的位置比較關鍵，必須需要符合相關安全標準，以防引起電子設備漏電 或機殼帶電，容易危及人身安全及生命，所以它們都屬于安全電容，要求電容值不能偏大，而耐壓必須較高。一般地，工作在亞熱帶的機器，要求對地漏電電流不能超過 0.7mA；工作在溫帶機器，要求對地漏電電流不能超過 0.35mA。因此， Y 電容的總?cè)萘恳话愣疾荒艹^ 4700pF
特別提示：Y 電容為安全電容，必須取得安全檢測機構的認證。Y 電容的耐壓一般都標有安全認證標志和 AC250V 或 AC275V 字樣，但其真正的直流耐壓高達 5000V 以上。因此，Y 電容不能隨意使用標稱耐壓 AC250V，或 DC400V 之類的普通電容來代用。
在火線和零線抑制之間并聯的電容，一般稱之為 X 電容。由于這個電容連接的位置也比較關鍵，同樣需要符合安全標準。因此，X 電容同樣也屬于安全電容 之一。X 電容的容值允許比 Y 電容大，但必須在 X 電容的兩端并聯一個安全電阻，用于防止電源線拔插時，由于該電容的充放電過程而致電源線插頭長時間帶電。安全標準規定，當正在工作之中的機器電源線被拔掉時，在兩秒鐘內，電源線插頭兩端帶電的電壓(或?qū)Φ仉娢?必須小于原來額定工作電壓的 30%。
同理，X 電容也是安全電容，必須取得安全檢測機構的認證。X 電容的耐壓一般都標有安全認證標志和 AC250V 或 AC275V 字樣，但其真正的直流耐壓高達 2000V 以上，使用的時候不要隨意使用標稱耐壓 AC250V，或 DC400V 之類的普通電容來代用。
X 電容一般都選用紋波電流比較大的聚脂薄膜類電容，這種電容體積一般都很大，但其允許瞬間充放電的電流也很大，而其內阻相應較小。普通電容紋波電流的指標都很低，動態內阻較高。用普通電容代替 X 電容，除了耐壓條件不能 滿足以外，一般紋波電流指標也是難以滿足要求的。
實際上，僅僅依賴于 Y 電容和 X 電容來完全濾除掉傳導干擾信號是不太可能的。因為干擾信號的頻譜非常寬，基本覆蓋了幾十 KHz 到幾百 MHz，甚至上千 MHz 的頻率范圍。通常，對低端干擾信號的濾除需要很大容量的濾波電容，但受到安全條件的限制，Y 電容和 X 電容的容量都不能用大；對高端干擾信號的濾除，大容量電容的濾波性能又極差，特別是聚脂薄膜電容的高頻性能一般都比較差，因為它是用卷繞工藝生產的，并且聚脂薄膜介質高頻響應特性與陶瓷或云母相比相差很遠，一般聚脂薄膜介質都具有吸附效應，它會降低電容器的工作頻率，聚脂薄膜電容工作頻率范圍大約都在 1MHz 左右，超過 1MHz 其阻抗將顯著增加。
因此，為抑制電子設備產生的傳導干擾，除了選用 Y 電容和 X 電容之外，還要同時選用多個類型的電感濾波器，組合起來一起濾除干擾。電感濾波器多屬于低通濾波器，但電感濾波器也有很多規格類型，例如有：差模、共模，以及高頻、低頻等。每種電感主要都是針對某一小段頻率的干擾信號濾除而起作用，對其它頻率的干擾信號的濾除效果不大。通常，電感量很大的電感，其線圈匝數較多，那么電感的分布電容也很大。高頻干擾信號將通過分布電容旁路掉。而且，導磁率很高的磁芯，其工作頻率則較低。目前，大量使用的電感濾波器磁芯的工作頻率大多數都在 75MHz 以下。對于工作頻率要求比較高的場合，必須選用高頻環形磁芯，高頻環形磁芯導磁率一般都不高，但漏感特別小，比如，非晶合金磁芯，坡莫合金等。
