2025.4.23 經驗分享會
2025年4月23日下午，上海實邦電子科技有限公司開展了一次經驗交流會，由曾工和楊工一起分享了他們在工作中積累的一些經驗。
首先是曾工分享了----Bootloader
一、Bootloader 基礎概念與在 ARM 架構中的定位
1. Bootloader 定義
Bootloader 是嵌入式系統上電后運行的第一段軟件，負責初始化硬件、加載并啟動主程序（如固件或操作系統）。在 ARM 設備（如 Cortex-M 系列單片機）中， Bootloader 通常位于芯片 Flash 的起始地址（如 0x08000000），承擔 “引導橋梁” 作用。
2. ARM 架構對 Bootloader 的特殊要求
啟動流程：ARM 芯片復位后從固定地址（如 0x00000000 或 0x80000000，取決于配置）讀取棧頂?shù)刂罚∕SP）和復位向量（PC 初始值），Bootloader 需正確設置這兩個值（如通過 MSR MSP, r0 指令）。
異常向量表：ARM 架構要求異常處理函數地址位于固定偏移（如 Cortex-M 的向量表默認在 0x00000000），Bootloader 若涉及地址重映射（如從 Flash 搬移到 RAM 運行），需重新配置向量表基址寄存器（VTOR）。
指令集兼容性：支持 Thumb/Thumb-2 指令集，需注意代碼編譯時的指令集選項（如 __ASM 內聯匯編需匹配架構）。
二、Bootloader 升級核心技術點（ARM 架構相關）
1.升級觸發機制
硬件觸發：通過特定引腳（如 BOOT0 按鍵）電平判斷是否進入 Bootloader 模式。
軟件觸發：主程序通過修改特定標志位（如 Flash 某區域的魔術數），復位后 Bootloader 檢測到標志位后進入升級流程。
ARM 寄存器狀態：進入 Bootloader 時，需確保 CPU 處于特權模式（非用戶模式），避免權限不足導致初始化失敗。
2.內存分區與地址管理
Flash 分區：通常劃分為 Bootloader 區、主程序區、數據存儲區（如用于升級包緩存）。 棧與堆管理：Bootloader 需獨立設置棧頂（MSP），避免與主程序棧沖突（如通過 MSR_MSP 函數初始化?？臻g，見用戶代碼示例）。
接口支持：UART（如 DFU 協議）、USB、CAN、以太網或 OTA（需網絡協議棧）。
ARM 緩存處理：若芯片含 Cache（如 Cortex-A 系列），升級前需刷新（Invalidate）或禁用 Cache，避免舊數據干擾。
3.內存分區與地址管理
接收升級包：通過接口將數據寫入臨時存儲區（如 RAM 或 Flash 預留區域）。
校驗完整性：使用 CRC32、MD5、異或等算法驗證數據正確性，防止錯誤固件寫入。
擦除目標區域：按 Flash 塊大?。ㄈ?4KB / 塊）擦除主程序區，ARM 芯片需通過寄存器操作（如 STM32 的 FLASH_CR 寄存器）控制擦寫。
寫入新固件：逐頁編程（Page Program）Flash，確保電壓穩定（避免編程過程中掉電導致芯片損壞）。
更新標志位：寫入成功后清除升級標志，復位后跳轉至新程序。
4.程序跳轉邏輯（ARM 關鍵操作）
讀取新程序的棧頂?shù)刂罚粗鞒绦?Flash 起始地址處的第一個字，*(__IO uint32_t*)APP_START_ADDR）。
設置主棧指針（MSR MSP, r0）。
跳轉至復位向量（第二個字，typedef void (*pFunction)(void); pFunction JumpToApplication = (pFunction)*(__IO uint32_t*)(APP_START_ADDR + 4); JumpToApplication();）。
注意：跳轉前需關閉所有中斷，避免異常處理函數指向舊程序地址。
三、Bootloader 升級注意事項（ARM 架構場景）
1. 硬件初始化的最小化
Bootloader 需初始化必要外設（如串口、Flash 控制器），但避免初始化主程序依賴的外設（如 LCD、傳感器），減少資源沖突。
ARM 芯片的時鐘配置（如 PLL）需正確設置，確保外設工作在預期頻率。
2.Flash 操作的安全性
擦寫操作前必須解鎖 Flash 控制器（如 STM32 的 FLASH_Unlock()），完成后鎖定（FLASH_Lock()），防止誤操作。
禁止在 Flash 擦寫過程中響應中斷（可通過 __disable_irq() 關閉全局中斷）。
3.內存保護與隔離
使用 ARM 的內存保護單元（MPU，Cortex-M3 及以上）劃分 Bootloader 與主程序的內存區域，防止越界訪問。
確保升級過程中不會覆蓋 Bootloader 自身區域（通過地址范圍檢查，如寫入地址需大于 Bootloader 結束地址）。
4.異常處理與復位管理
升級失敗時，需保留 Bootloader 區的完整性，確保設備可重新進入升級模式（“不死 boot” 機制）。
復位前清除所有未處理的中斷標志，避免跳轉后主程序進入錯誤的異常處理函數。
5.電源穩定性
升級過程中需保證電源電壓穩定（如外接備用電源或檢測電壓低于閾值時禁止升級），防止 Flash 擦寫中途掉電導致芯片變磚。
6.版本兼容性與回退
記錄 Bootloader 和主程序的版本號（如在 Flash 固定區域存儲版本信息），升級前檢查兼容性（如主程序版本需高于當前版本）。
支持回退機制：若新程序啟動失?。ㄈ缧ｒ炇。詣踊貪L到舊版本。
7.調試與日志
保留調試接口（如 SWD/JTAG）用于 Bootloader 開發，但量產時可禁用或加密。
在 Flash 預留日志區域，記錄升級過程中的錯誤代碼（如擦寫失敗、校驗錯誤），便于故障排查。
8.代碼優化與大小控制
Bootloader 需保持輕量（通常幾 KB 到幾十 KB），避免占用過多 Flash 空間，影響主程序大小。
使用 ARM 編譯器優化選項（如 -O2），減少代碼體積，同時確保關鍵操作（如 Flash 擦寫）的時序正確性。
四、典型問題與解決案例（ARM 平臺常見問題）
問題 1：跳轉后主程序無法運行。
原因：未正確設置 MSP 或跳轉地址錯誤。
解決：通過調試器檢查主程序起始地址的前兩個字（MSP 和 PC 初始值）是否正確，確保跳轉前關閉中斷。
問題 2：Flash 擦寫失敗。
原因：未按芯片手冊要求的時序操作，或擦寫地址超出范圍。
解決：嚴格遵循芯片廠商提供的 Flash 操作指南（如 STM32 的《參考手冊》中 FLASH 章節），擦寫前檢查地址合法性。
問題 3：升級過程中設備復位。
原因：電源波動或代碼中未禁止中斷導致異常觸發。
解決：增加電源監控電路，升級時禁用全局中斷（__disable_irq()），操作完成后重新使能。
五、總結
Bootloader 升級是嵌入式系統的核心功能，在 ARM 架構下需緊密結合其啟動機制、內存管理和異常處理特性。關鍵在于確保升級流程的原子性（失敗時不破壞現有固件）、地址操作的準確性（MSP/PC 正確設置）以及硬件操作的安全性（Flash 擦寫時序、電源穩定）。通過合理的分區設計、校驗機制和錯誤處理，可實現可靠的固件升級，滿足嵌入式設備長期維護的需求。

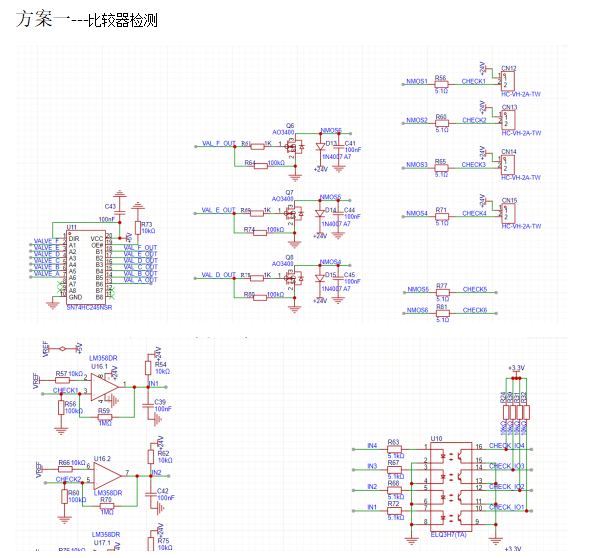

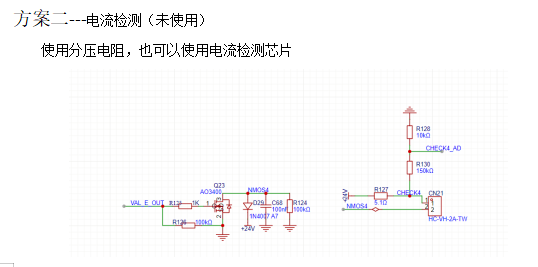

楊工分享了-----如何檢測電磁閥的存在
結果
可以檢測到電磁閥有無，但是無法在高電平檢測，高電平驅動時，檢測腳也是高電平
驅動電平低，檢測電平低，則說明電磁閥存在且正常
